รีเลย์ (Relay): อุปกรณ์สำคัญในระบบควบคุม

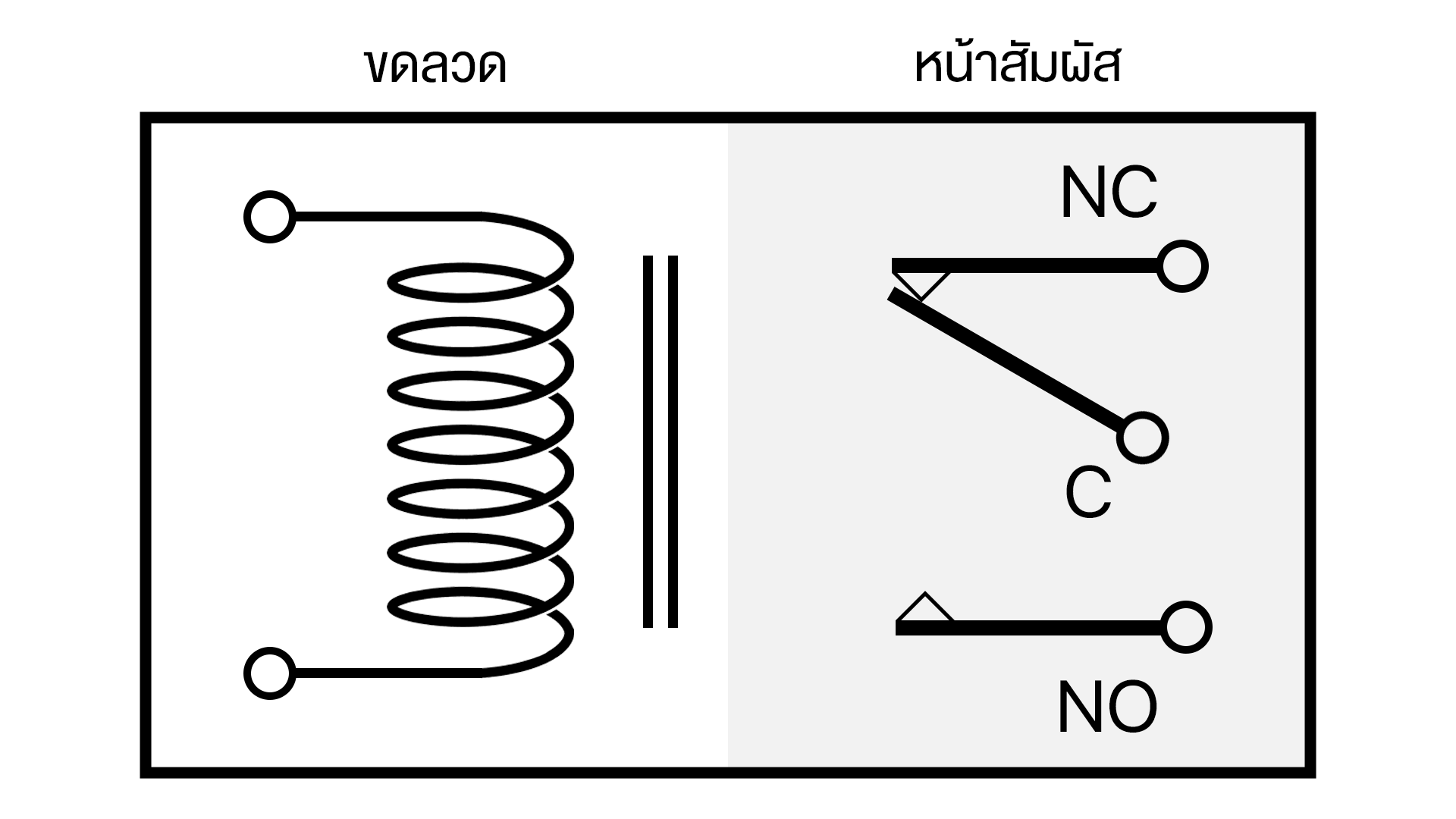

ส่วนประกอบหลักของรีเลย์

1. หน้าสัมผัส (Contact): หน้าที่หลักคือการเปิด-ปิดวงจร เมื่อมีการสร้างหรือหยุดการจ่ายไฟฟ้า
2. ขดลวด (Coil): ทำหน้าที่สร้างสนามแม่เหล็ก เมื่อได้รับแรงดันไฟฟ้าเพื่อดึงดูดให้หน้าสัมผัสติดกัน แรงดันไฟฟ้าที่ใช้ในการทำงานขึ้นอยู่กับชนิดและรุ่นของรีเลย์


ประเภทของหน้าสัมผัสในรีเลย์

• NO (Normally Open) หรือ ปกติเปิด: เมื่อยังไม่มีไฟจ่ายไปยังขดลวด หน้าสัมผัสจะยังไม่เชื่อมต่อกัน รีเลย์ประเภทนี้นิยมใช้ในวงจรที่ต้องการควบคุมการเปิด-ปิดเป็นระยะ
• NC (Normally Closed) หรือ ปกติปิด: หน้าสัมผัสจะเชื่อมต่อกันตลอดเวลาเมื่อยังไม่มีไฟไปยังขดลวด ใช้ในวงจรที่ต้องการทำงานอย่างต่อเนื่อง
• C (Common): เป็นจุดรวมของแหล่งจ่ายไฟ ซึ่งสามารถต่อใช้งานร่วมกับขั้ว NO หรือ NC

หลักการทำงานของขั้วต่อในรีเลย์

• NC (Normal Close): เมื่อสวิทช์อยู่ในตำแหน่งปิด ขั้ว NC จะเชื่อมต่อกับขั้ว Common ส่วนขั้ว NO จะไม่มีการเชื่อมต่อ
• NO (Normal Open): เมื่อสวิทช์อยู่ในตำแหน่งเปิด ขั้ว NO จะเชื่อมต่อกับขั้ว Common ส่วนขั้ว NC จะไม่เชื่อมต่อ

ความสำคัญของรีเลย์

รีเลย์ช่วยแยกวงจรควบคุมออกจากวงจรที่มีกำลังไฟสูง ช่วยเพิ่มความปลอดภัย โดยเฉพาะในระบบอัตโนมัติหรือระบบที่ควบคุมการทำงานของอุปกรณ์ไฟฟ้าต่างๆ เช่น มอเตอร์และปั๊ม รีเลย์ยังช่วยควบคุมอุปกรณ์ในสภาพแวดล้อมที่มีความเสี่ยงได้อย่างมีประสิทธิภาพ
